插入式超聲波流量計

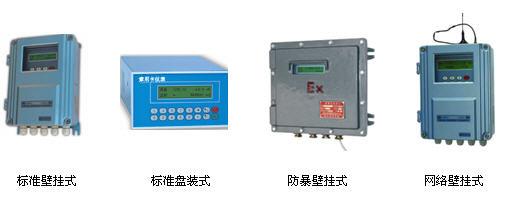

LKCSB-C1000插入式超聲波流量計利用了低電壓、多脈沖接收發射的原理 ，靈活多變的全中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場;插入式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的問題，不停產安裝?？蛇m用于鋼管、鑄鐵、玻璃鋼、PVC和水泥等。

【插入式超聲波流量計性能特點】
測量液體： 水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm
管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里
管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： 插入式傳感器適用管徑DN80mm~6000mm
流速范圍： 0~±32m/s,雙向流
準 確 度： 優于±1.0%(標準條件下)。配置插入式傳感器準確度可達0.5%
線 性 度： 0.5%

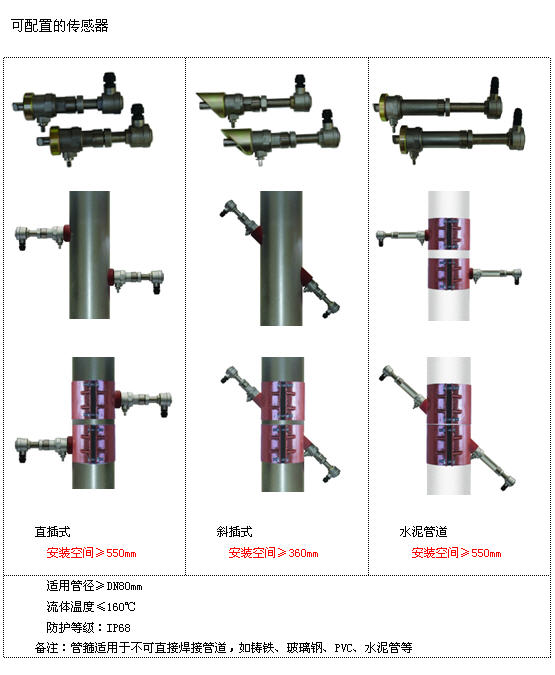

傳 感 器： FG2S002插入式傳感器最高工作壓力≤2.5MPa
直管段長： 上游>10D，下游>5D，距泵出口30D(D:管徑)
信號輸出： 4-20mA或0-20mA        RS-232(選配RS-485)
顯示方式： 2*20字符液晶顯示，帶LED背光。
電    源： AC220V、DC8~36V或AC7~30V
環境溫/濕度： 主機-30℃~+80℃;傳感器-40℃~+160℃，傳感器可浸水工作，水深小于3m。

LKCSB-C1000插入式超聲波流量計安裝方法
不銹鋼鋼絲安裝，特制同軸雙屏蔽電纜，可加長至200米，電纜特性阻抗50W。
